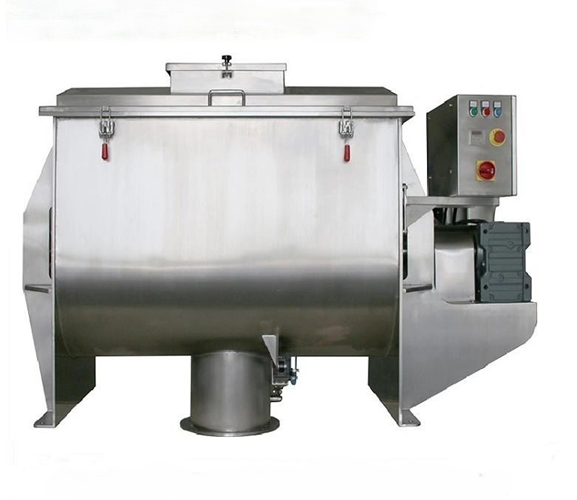

卧式螺带混合机

LHY

卧式螺带混合机

工作原理

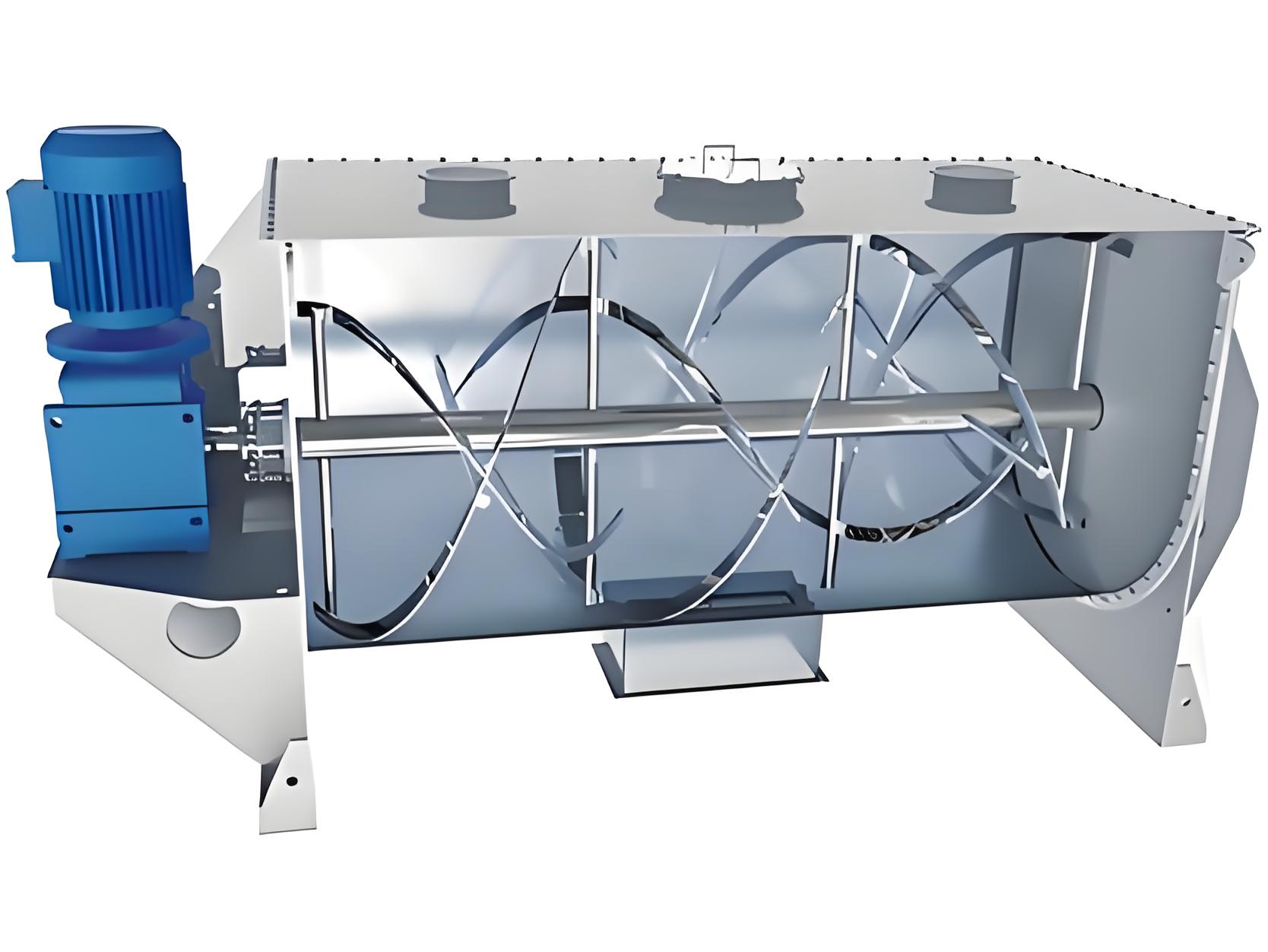

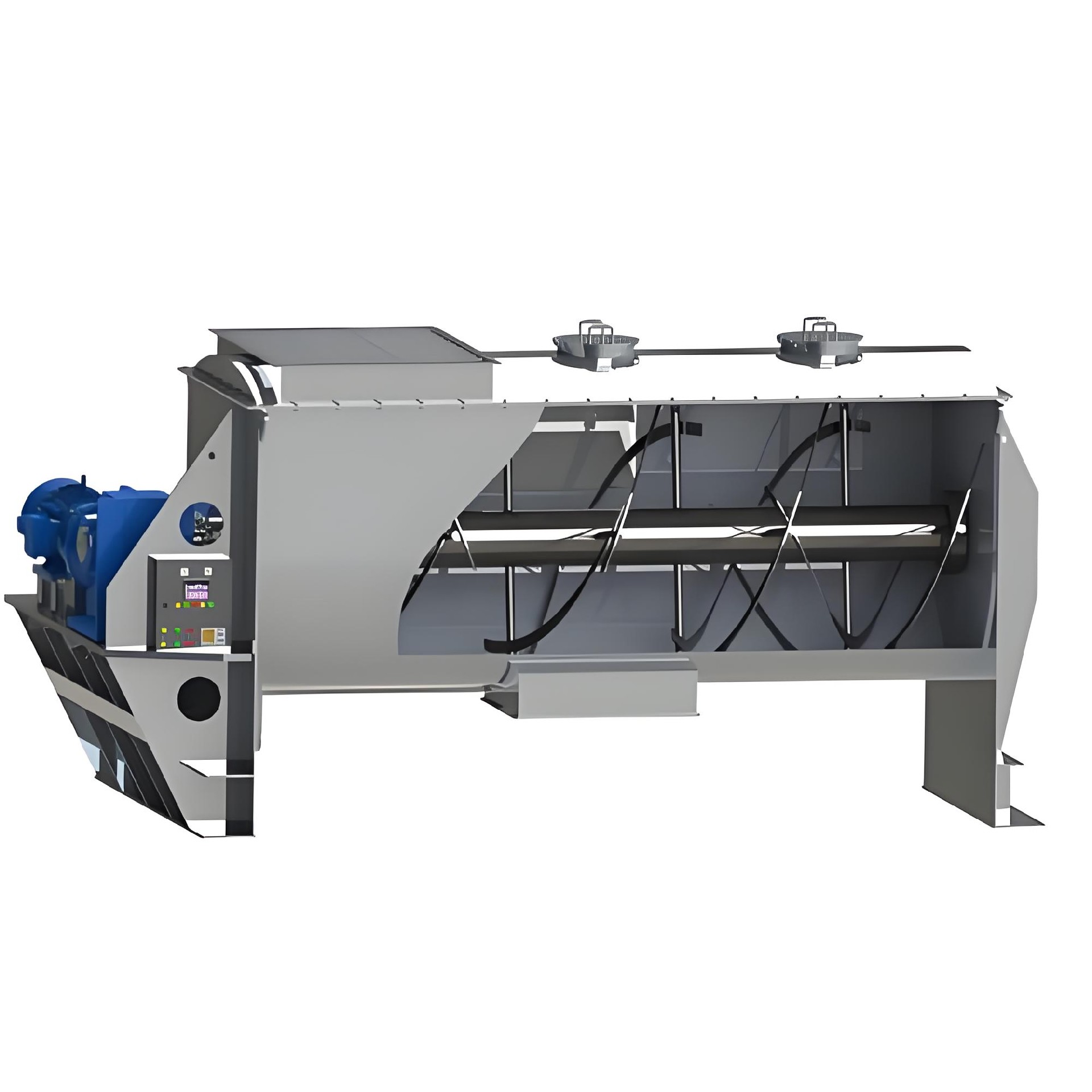

卧式螺带混合机由混合仓、搅拌器、驱动装置基本组成，U型管状仓内安装双层异向螺带盘绕的搅拌器轴，外螺旋带在动力的驱动下，其盘绕形式配合旋转方向把物料从U型仓两端向中央地带推动，而内螺旋带把物料从中间向两端推动，形成对流混合。 混合机卧式筒体底部中央开设出料口，外层螺旋带的蜗旋结构配合主轴旋转方向驱赶筒壁内侧物料至中央出料口出料，确保筒体内物料出料无死角。

规格处理量

设备规格：0.1m³~30m³

单批次处理体积范围：60L~18m³

单批次处理重量范围：30kg~20吨(tons)

材质选择：不锈钢304、316L、321、304L、碳钢、锰钢、其他指定材质

产品性能特点

1、可靠驱动配置

混合机根据物料性质、启动方式、以及搅拌方式配置不同能力、不同功率、不同输出转速的驱动装置。

2、高效的搅拌装置

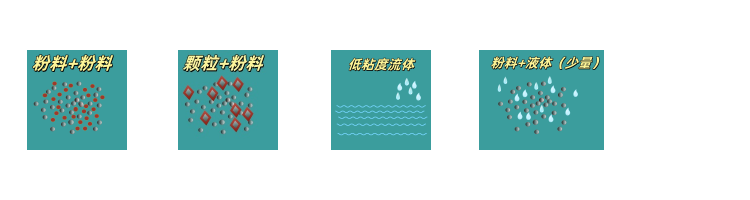

混合机根据不同的物料性质可配置不同的搅拌器； 常规的物料混合分：不同粉料相互混合、同种物料批次混合、粉料添加少量液体混合、液体添加粉料搅拌至浆料、浆料增稠或稀释、颗粒料与粉料混合、颗粒料与颗粒料混合、团块料破碎混合、冷却或升温混合等。

3、优异的放料装置

卧式螺带混合机常规配置气动曲面翻板阀，当阀门关闭时，阀门的曲面翻板完全贴合筒体弧面，在搅拌过程中，没有多余的搅拌死角，使混合物料更加均匀

4、多样的开口方式

混合机的筒盖上可设置不同形式的开口，满足不同的工况下使用。依照开口作用可设置人孔、清理门、投料口、排气口、 除尘口等，开口形式有法兰式标准开口、快开式带盖门口

5、强大的辅助组件

混合机可加装多种组件使用，常用的有盘管蒸汽夹套、蜂窝式耐压夹套、循环介质夹套、在线取样阀、高速飞刀、磁选机、温度探测、称重系统、除尘净化等组件

6、严密的动轴密封

混合机常用密封模式：填料密封、组合式气密封、机械密封； 用以解决颗粒、粉末、微米级粉末、液体、浆料状态的主轴密封。

产品参数

设备配套应用方案

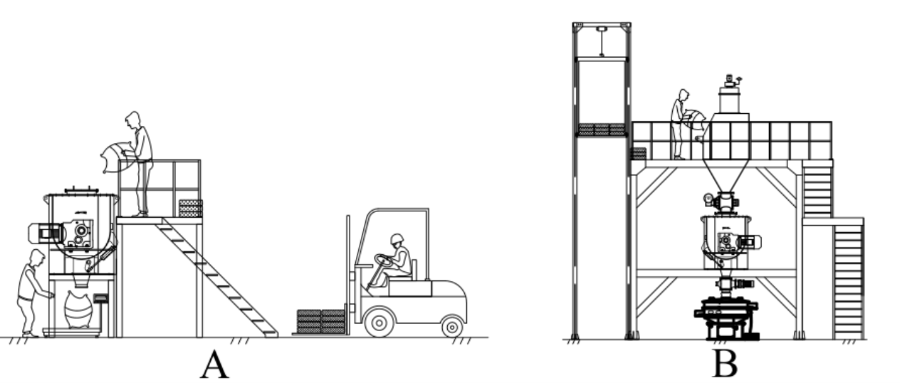

配置A：叉车送料→人工投料至混合机→混合→人工包装（磅秤称重）

配置B：吊车送料→人工投料至带除尘的投料站→混合→行星卸料阀匀速出料→振动筛

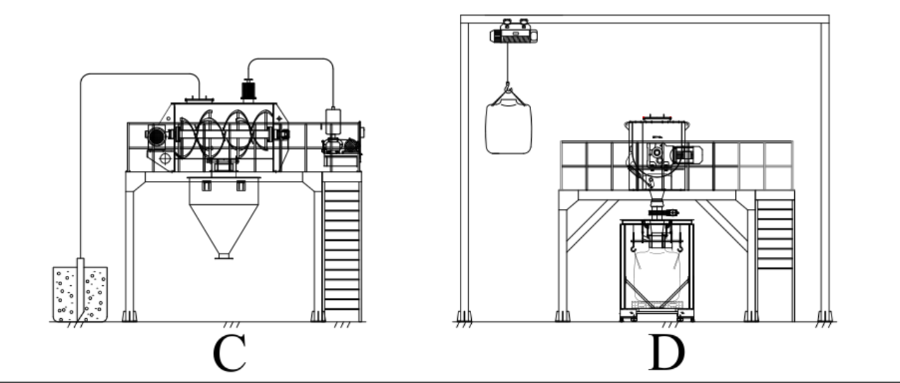

配置C：连续式真空上料器吸料进料→混合→料仓

配置D：吨包吊装进料→混合→直吨包包装

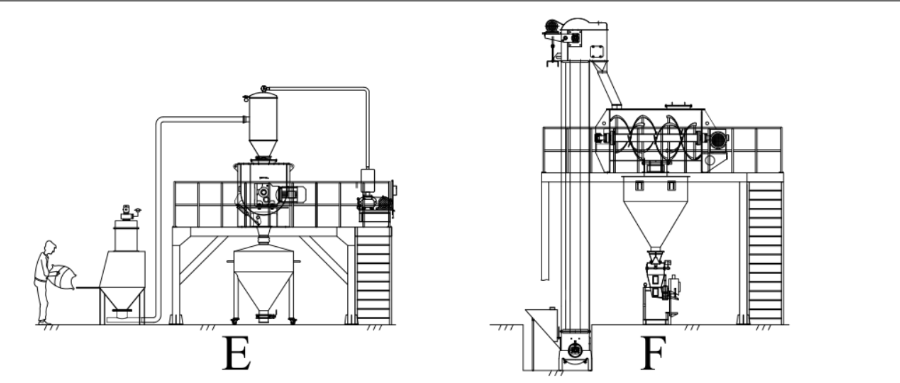

配置E：人工投料至投料站→真空上料器吸料进料→混合→移动式料仓

配置F：斗提进料→混合→过渡料仓→包装机

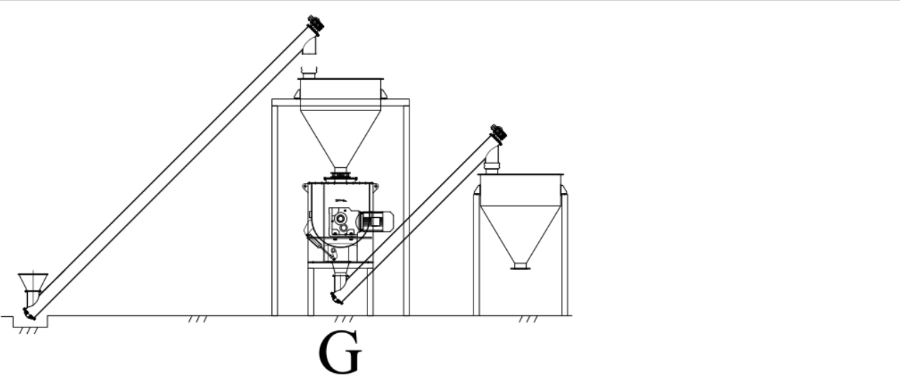

配置G：螺旋输送机进料→过渡料仓→混合→螺旋输送机出料至料仓
